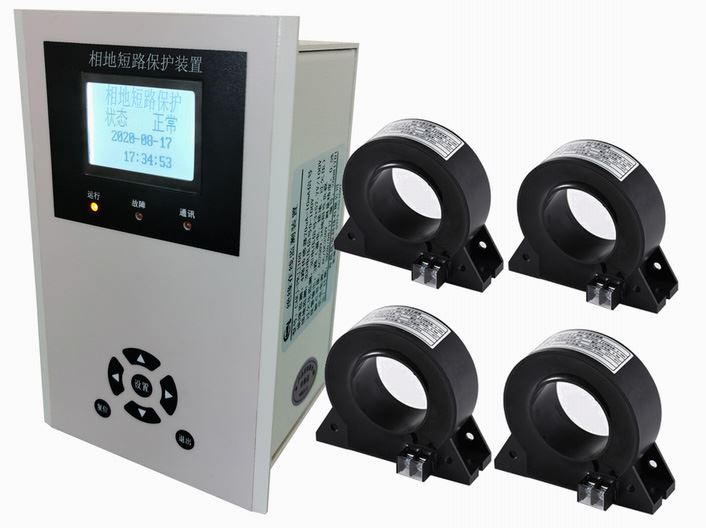

CAKJ-BLD200系列相地短路保護裝置

一、概述

CAKJ-BLD200系列相地短路保護裝置是一種低壓400V,690V系統接地監測預警、跳閘的一款保護裝置。本裝置采用零序互感器及剩余電流互感器檢測相地短路電流，并根據裝置預先設置的預警、跳閘值實現延時預警、速斷跳閘，當相地短路發生時迅速切斷供電線路，防止事故擴大。本裝置可檢測1-8路智能漏電流傳感器信號。

二、主要技術參數

供電電源：AC,DC220V（110V/220V自適應）

功率消耗：不大于7W

系統電壓：400V,690V 50HZ/60HZ

監控回路：1-8路

零序電流：二次側0.5-60mA

預警電流：一次側1-120A可整定

跳閘電流：一次側1-120A可整定，可投退

測量誤差：±2%

跳閘延時：±40ms

告警輸出：2路繼電器NC/NO接點，AC250V,3A

跳閘輸出：1-8路繼電器NO接點，AC250V,3A

通訊接口（可選）：標準RS485串行通訊，MODBUS通訊協議

B嗎校時（可選）：IRIG-B嗎格式，自動或手動校時。

事件記錄：可記錄相地短路跳閘事件發生時刻，年月日時分秒，最多記錄100條。

絕緣電阻：輸入-輸出-電源-外殼之間不小于100MΩ

工頻耐壓：輸入-輸出-電源-外殼之間能承受2kv，1min，5mA，50/60HZ的試驗，無閃絡、擊穿現象。

抗干擾能力：能承受1MHz和100kHz衰減震蕩波的高頻干擾試驗，半波電壓幅值共模為2.5kV、差模1.0Kv，產品不應出現誤動或拒動現象。

環境條件：環境溫度-20℃~50℃；環境濕度不大于90%
